امباسدور

الاستخدامات:

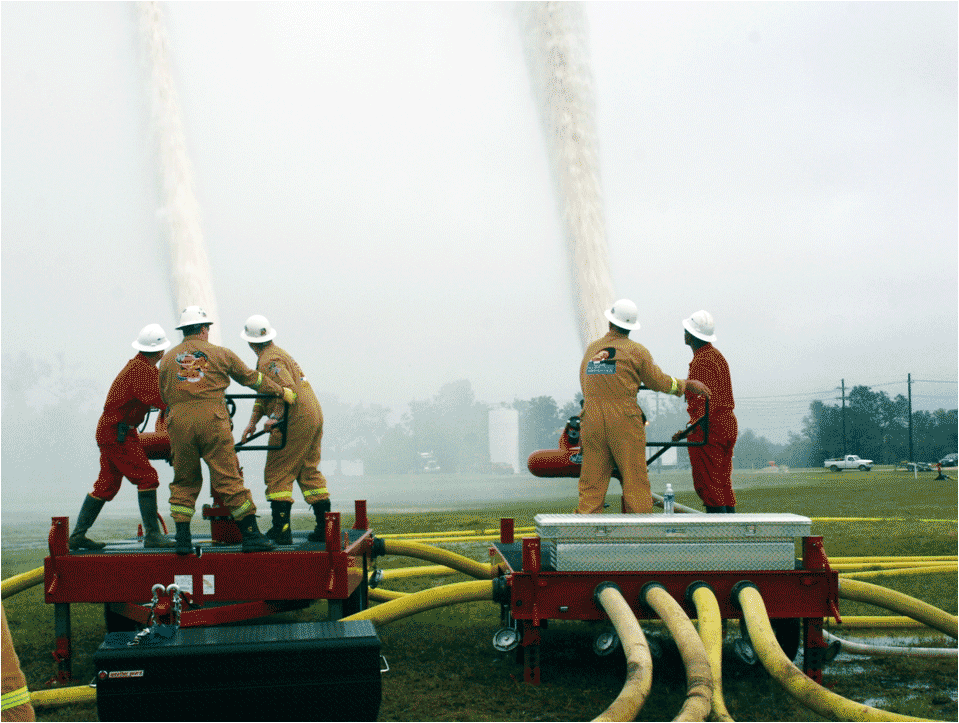

مدفع مثبت علي مقطورة مصمم لتلبية الإحتياجات الصناعية الحديثة و مكافحة الحرائق والحماية ، من أجل التخفيف من المخاطر التي تنطوي علي استخدام السوائل القابلة للاشتعال و تخزين الغازات تحت ضغط. عبارة عن منصة محمولة كبيرة الحجم قادرة على تقديم ما يصل إلى 6000 جالون في الدقيقة (22,700 LPM) من الماء أو الرغوة لإخماد الحريق والتبريد و تستخدم لتشتيت الغازات السامة و لحماية الأفراد وأكثر من ذلك. وتوفر عند تزويدها بميزة HYDROCHEM (ميزة إختيارية بسعر إضافي) بودرة كيميائية جافة لإطفاء حرائق ثلاثية الأبعاد أو حرائق ضغط الغاز. إذا كان المزيد من التدفق مطلوب فمعدل التصريف الأقصى من 8000 جالون في الدقيقة (30,000 LPM) يتوفر على نماذج مختارة. وتتميز مقطورة أمبسادور بخاصيةA-frame tow bar construction بممر مائي متكامل ، وثقل داخلي ، وصندوق أدوات خارجي. وقد صممت المقطورة عمدا لخفض الوزن وزيادة القدرة على المناورة إلى أقصى حد .
Download Files

لم يتم العثور على أي ملفات.

  • المزايا
  • الوصف
تكنولوجيا الفوهة “الهجينة” المتقدمة: توجد في مقطورات أمبسادور فوهة “هجينة” فريدة تعمل كفوهة آلية أو ثابتة للتدفق. خلال عملية تلقائية ، سوف تستجيب استجابة متفاوتة حسب إمدادات المياه من 2000 إلى 6000 جالون في الدقيقة (7,570 إلى 22,700 LPM) ، للحفاظ على الضغط شبه ثابت عند حوالي 100 PSI (6.9 بار) ، وبالتالي تعظيم فعالية مدي القذف. وهذا مفيد بوجه خاص في التطبيقات التي قد تكون فيها إمدادات المياه غير كافية أو متغيرة ، أو إقامة تصريف أولي بينما يجري ربط المزيد من خطوط الإمداد.
في وضع ثابت التدفق فوهة يمكن أن تكون محددة مسبقا مع تضمين موقف ثابت المقابس (يتوقف تدفق) أن المطلوب من معدل تدفق بين 2000 و 6000 جالون في الدقيقة (7,570 و 22,700 LPM) ، بناء على حالة معينة.  ويزداد معدل التدفق والمسافة مع زيادة إمدادات المياه مع عامل k شبه ثابت.  إذا كان التدفق لا يصل إلى الهدف وتحتاج إلى تعزيز المسافة ، ببساطة زيادة إمدادات المياه (زيادة خنق محرك المضخة).  وبمجرد أن يصل معدل التدفق إلى النقطة المحددة ، فإنه يؤدي كفوهة تدفق ثابتة تقليدية.  ليس هناك حاجة لإغلاق العمليات لضبط التدفق ما لم تحتاج أكثر من النقطة المحددة. وهذا النمط مستصوب لعمليات التناسب مع الرغاوي على حرائق خزانات أو غيرها من المخاطر التي تتطلب كثافة تطبيق محددة.
نظام HYDRO Foam: لمقطورات أمبسادور فوهة قادر على تقديم الفوم في معدلات تدفق ما يصل إلى 6000 جالون عند 1% أو 3% و في 3000 جالون عند 6% بعد باستخدام وحدة JET Foam لخلط الرغوة.  , ,وهي مزودة مع المقطورة أمبسادور .
نظام  Hydro chem:  يمكن تزويد لمقطورات أمبسادور فوهة قادرة على تقديم ما يصل إلى 100 رطل (45 كجم)/ثانية الجافة مع البودرة الكيميائية الجافة لمكافحة الحرائق ثلاثية الأبعاد أو الحرائق تحت الضغط  ، لإستخدام نظام Hydro chem يتم تغذية وحدة المقطورة بمحلول الرغوة عن طريق وصلات الماء الداخلة من نظام خلط الرغوة JET Foam. ويمكن بسهولة إزالة مكونات نظام HYDRO Foam  باليد واستبدالها بأنبوب امداد البودرة الكيمائية الجافة  .  يمكن تركيب هذا الأنبوب مع إختيارك لإطفاء بالبودرة الكيميائية الجافة يسمح بمعدل التدفق الكيميائي الجاف عند 25 ، 50 ، 75 ، أو 100 رطل / ثانية.
ويتيح خيار Hydro chem دفع المادة الكيميائية الجافة ،( مثل بودرة وليامز PKW )، داخل “النفق” الواقي مع التيار الرئيسي.  وهذا يمكن المادة الكيميائية الجافة من الوصول إلى مسافة أكبر مما هو ممكن بالنسبة للمعدات التقليدية.  وتتوفر المشعبات الكيميائية الجافة لربط وحدات  وليامز الغوريلا بسعة 500 رطل من بودرة  وليامز PKW أو وحدات بودرة كيميائية جافة ذات عجلات لإنتاج التدفق المطلوب.
الممر المائي ذو الكفاءة العالية: المقطورة لديها مجرى مائي ضخم من الفولاذ المقاوم للصدأ (ستانلس ستيل)  مدخل من نوع storz  القياسي.  وتتوفر أنواع مختلفة من المداخل.  الممر المائي للمدفع قطر 8 ” (200 ملم) مصنع من الفولاذ المقاوم للصدأ ستانلس ستيل و الذي يوفر الحد الأدنى من فقدان الاحتكاك و أقصى قدر من الكفاءة ، و سنوات من الخدمة الشاقة و الإعتمادية. الفوهة تحتوي على غلاف صلب من الألومنيوم و الاستانلس ستيل
المقطورة سهلة الاستعمال: لدى الفوهة مقبض لف كامل لتوفير تغيير سهل للنمط من الضباب الكامل لحماية االأفراد إلى التيار المستقيم للوصول إلى أقصى حد والتسليم.  ويسمح المدفع بدوران كامل لـ 360 درجة  وينزل إلى – 10 ويصل إلى + 80 في الاتجاه الرأسي.  وتتضمن المقطورة تانك قدره400 غالون (500 1 لتر) من أجل الاستقرار لمواجهة القوة الرجعية التي تولدت عن التدفق الكبير.  الثقل تحت سطح قبضة مضادة للانزلاق من أجل وضع ثابت حتى عندما يكون السطح رطب تماما.  مع تصريف يصل إلي 6000 جالون في الدقيقة يمكن أن يسيطر رجل إطفاء على المدفع بسهولة وأمان.
توجد أيضا نسخة كهربائية/هيدروليكية يمكن التحكم فيها عن بعد من مسافة تصل إلى 300 قدم (91 مترا). والوحدة التي يتم التحكم فيها عن بعد مكتفية ذاتيا تماما ولا تحتاج إلى إمدادات إضافية من الطاقة.
وبالنسبة للسوق الأوروبية ، هناك نسخة متوافقة مع المعايير القانونية للطرق الأوروبية تم بناؤها واعتمادها.
في حالة طلب معدلات  تدفق أعلى فمعدل التصريف الأقصى 8000 جالون في الدقيقة (30,000 LPM) يتوفر عند الطلب كتصنيع خاص بكل ملحقاته الغير نمطية



Ambassador Range and Elevation Performance Flow Rate (lpm)

Operating Pressure 6.9 BAR
Flow Rate (lpm) Nozzle Angle 30° Nozzle Angle 45° Nozzle Angle 80°
Max Range (ft) Max Height (ft) Height Location (ft) Max Range (ft) Max Height (ft) Height Location (ft) Max Range (ft) Max Height (ft) Height Location (ft)
7571 92 15 61 74 35 49 36 44 24
11356 114 17 76 85 41 57 43 52 29
15142 123 19 82 102 45 68 45 58 30
18927 133 21 88 116 46 77 47 64 31
22712 138 22 92 122 48 81 48 68 32
Notes:
Above data for straight stream in still air to 5 mph tail wind condition using water only.
Foam decreases range 5-20% in still air.  Winds increase stream aspiration and reduce range further.Ambassador Range and Elevation Performance Flow Rate (gpm)

Operating Pressure 100 psi
Flow Rate (gpm) Nozzle Angle 30° Nozzle Angle 45° Nozzle Angle 80°
Max Range (ft) Max Height (ft) Height Location (ft) Max Range (ft) Max Height (ft) Height Location (ft) Max Range (ft) Max Height (ft) Height Location (ft)
2000 301 50 201 243 114 162 118 144 78
3000 372 56 248 279 133 186 141 170 94
4000 404 63 269 334 146 223 147 191 98
5000 435 68 290 380 152 253 154 211 102
6000 454 72 302 401 157 267 158 223 102
Notes:
Above data for straight stream in still air to 5 mph tail wind condition using water only.
Foam decreases range 5-20% in still air.  Winds increase stream aspiration and reduce range further.Standard Ambassador Trailers

Part Number Flow Range Control Type 5″ (120 mm) Inlets 6″ (150 mm) Inlets 12″ (300 mm) Inlets Lighting
10214 2,000-6,000gpm Tiller Bar 6 US DOT
10215 2,000-6,000gpm Tiller Bar 4 US DOT
18803 2,000-6,000gpm Tiller Bar 6 US DOT
10216 2,000-6,000gpm Tiller Bar 4 1 US DOT
18885 2,000-6,000gpm Tiller Bar 4 1 European
10217 2,000-6,000gpm Wireless Remote Control 6 US DOT
10218 2,000-6,000gpm Wireless Remote Control 4 US DOT
20623 2,000-6,000gpm Wireless Remote Control 6 US DOT
10219 2,000-8,000gpm Gear Operated 8 US DOT
10220 2,000-8,000gpm Gear Operated 6 US DOT
10221 2,000-8,000gpm Gear Operated 4 1 US DOT
10222 2,000-8,000gpm Wireless Remote Control 8 US DOT
10223 2,000-8,000gpm Wireless Remote Control 6 US DOT
10224 2,000-8,000gpm Wireless Remote Control 4 1 DOT
Notes:
All above trailers include jet pumps for foam proportioning at 1% and 3% operation.
18885 is European Road Legal.
10216 is typically built for stock.
Custom trailers are available with additional lead time and cost.Ambassador Trailer Common Accessories (Sold Separately)

Part Number Description
10227 Kit, HYDRO-CHEM accessories, monitor trailer applications, up to qty(14) 350 lbs common wheeled dry chemical units
15461 Kit, HYDRO-CHEM accessories, monitor trailer applications, up to qty(7) 350 lbs common wheeled dry chemical units
10228 Kit, HYDRO-CHEM accessories, monitor trailer applications, up to qty(2) 500 lbs Gorilla dry chemical units
20123 Kit, adapter, Ambassador 2×6, BI JRC, converts 2×6 Ambassador jet pump accessories to British Instantaneous connection
20124 Kit, adapter, Ambassador 2×6, BSP JRC, converts 2×6 Ambassador jet pump accessories to BSP connection
20125 Kit, adapter, Ambassador 2×8, BI JRC, converts 2×8 Ambassador jet pump accessories to British Instantaneous connection
20126 Kit, adapter, Ambassador 2×8, BSP JRC, converts 2×8 Ambassador jet pump accessories to BSP connection

Alternative to jet pumps for foam proportioning, Jet Pump Manifold Assemblies may be used.

JPMA 2-180 Standard Units (Jet Pump Manifold Assembly)

Part Number Water Inlet Connections Rich Solution Discharge Connections
10229 2.5″ (F)NST 4″ Storz
16214 2.5″ (M)BI 4″ Storz
10230 2.5″ (F)NST 5″ Storz
16215 2.5″ (M)BI 5″ Storz
10231 2.5″ (F)NST 6″ Storz
16216 2.5″ (M)BI 6″ Storz
Adapters/Etc.
Part Number Inlet (from JPMA 2-180) Outlet (to 3″ Ambassador Foam Hose)
15848 4″ Storz 3″ (M)NPSH (Ambassador 2×6)
15849 5″ Storz 3″ (M)NPSH (Ambassador 2×6)
20131 6″ Storz 3″ (M)NPSH (Ambassador 2×6)
20132 4″ Storz 4″ (M)NPSH (Ambassador 2×8)
16884 5″ Storz 4″ (M)NPSH (Ambassador 2×8)
20133 6″ Storz 4″ (M)NPSH (Ambassador 2×8)
Notes:
The JPMA 2-180 will proportion up to 180 GPM (680 LPM) of foam concentrate.
The JPMA 2-180 will facilitate 1% proportioning with up to 8,000 GPM (30,000 LPM) and 3% with up to 6,000 gpm (22,700 LPM) of water
NST and NH are compatible, BI stands for British Instantaneous
For 3% proportioning at 8,000 GPM (30,000 LPM) with JPMA, consult factory.
Customized models are available but lead time and cost may be affected.
